產品定位

　　工控案場常見的電控箱，依布局分為分布式和集中式兩大類，分布式電控箱具有小巧、靈活、空間利用率高等特點，應用甚廣。然而，電控箱形式多樣、箱內布局不統一，方案調整時會占用電氣設計人員大量時間做設計變更，低壓電器數量多且配線復雜，對配線人員專業程度要求高，電控箱體積和方案設計的彈性難以取得平衡。

　　臺達針對上述分布式電控箱的應用難題，以提高系統設計彈性、節省設計時間、降本增效為目標，推出分布式電控箱專用變頻器 VFD-EL-D 系列，包含四種機型，既可滿足設備商的多層次需求，又利于箱內布局的標準化，減少備品數量及配線、降低對專業配線人員的依賴，滿足調試簡單、維護方便的使用需求。

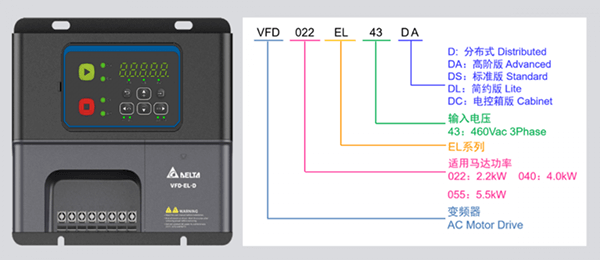

　　機種介紹

　　高階版、標準版、簡約版、電控箱版

　　適用方向

　　使用分布式電控箱的場合

　　需要較多數字輸入/輸出端子

　　系統配線復雜的工控場合

　　應用領域

　　產品特色

　　化繁為簡

　　高度整合周邊裝置，提高產品價值與競爭力

　　充足的I/O數量，可省去多組繼電器

　　DL、DS機種內置1路24V/250mA電源

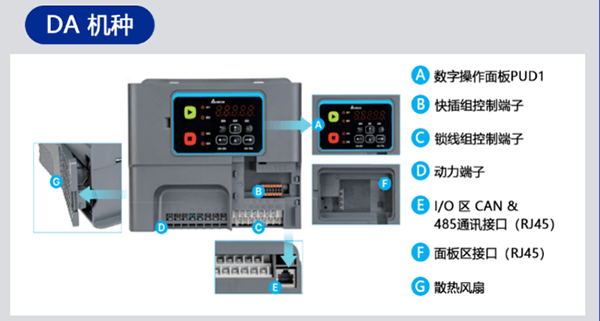

　　DA機種內置2路24V/250mA獨立電源

　　數字操作面板PUD1可取代機箱按鈕和指示燈

　　超大風量的風扇

　　將電控箱的熱空氣可直排箱外，降低成本

　　變頻器端子支持直接鎖附，可省去機箱端子排

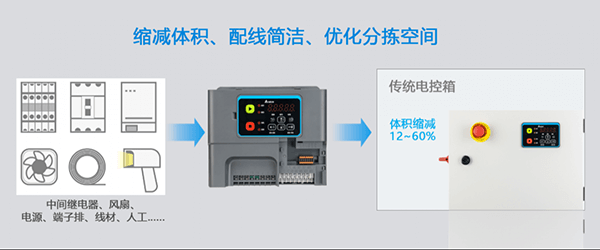

　　電控箱體積縮減12~60%

　　電控箱配盤簡化，大幅縮短電控箱配線工時

　　化簡為精

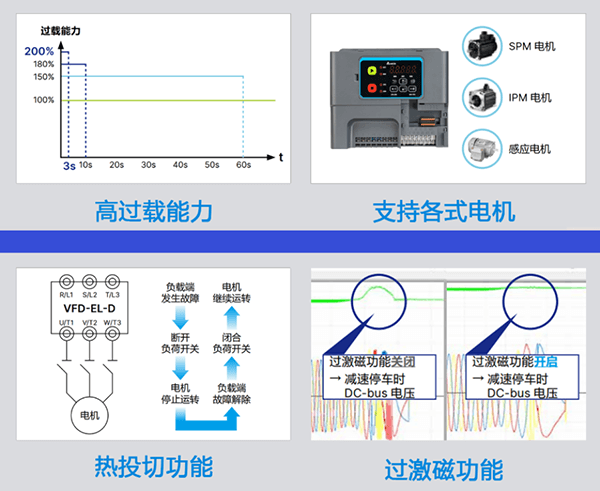

　　高性能運作，具備完善防呆及安全機制

　　支持同步和異步電機(V / F / IMSVC / PMSVC)

　　200%運行3秒,180%運行10秒,150%運行60秒

　　支持同步電機熱投切

　　支持監視、操作、設定三種模式切換

　　支持異步電機過激磁快速停車

　　支持Modbus通訊(RS-485)

　　DA、DS 機種支持Modbus和CANopen通訊

　　輕松使用

　　加速調試時間，維護方便

　　電機的輸出相序可參考切換，實現轉向

　　一鍵復制功能參數，加速調試時間

　　本體風扇易拆、易裝、易維護
